Примеры Матовое металл пластик

Не изменяйте стандартных определений. Если вы хотите потренироваться или создать новое определение, то воспользуйтесь этой возможностью.

Кнопки Переименовать и Удалить для выполнения одноименных операций над выбранным покрытием.

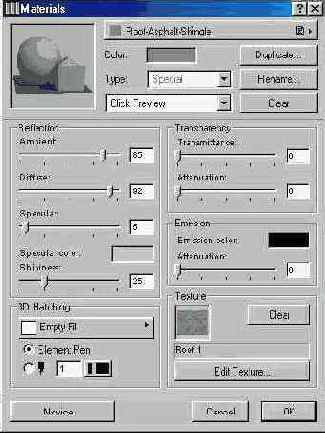

Диалоговое окно "Экспертное определение свойств покрытия"

Содержит следующие управляющие элементы:

Окошко для просмотра демонстрационного рисунка геометрических тел с учетом произведенных установок оптических свойств покрытия. Для получения изображения нажмите кнопку Показать или дважды щелкните в окошке.

Важно

Демонстрационный рисунок находится в файле apply.pvd, который должен быть расположен в том же каталоге, что и приложение ArchiCAD.

Окошко Цвет, окрашенное в цвет покрытия. Для установки другого цвета сделайте двойной щелчок на нем.

Важно

Цвет покрытия используется при создании цветных 3D-изображений и реалистических фото изображений.

Кнопка 3D-штриховка открывает палитру, позволяя вам выбрать векторный рисунок штриховки покрытия, который будет отображаться в 3D-окне при построении с использованием аналитических методов раскраски или удаления невидимых линий и с применением векторной штриховки.
Окошко редактирования процента рассеянного света, отражаемого покрытием (рассеянное отражение). Это не влияет на освещенность предмета направленным источником света (солнечными лучами).

Совет

С увеличением отражения рассеянного света увеличивается общая освещенность поверхности.

Окошко редактирования процента направленного света, рассеиваемого покрытием (диффузное отражение). Повышение диффузии способствует тому, что предмет начинает выглядеть в своем естественном цвете.

Совет

Большим коэффициентом рассеивания обладают шероховатые или матовые поверхности (ткани, пластмасса).

Окошко редактирования процента направленного света, зеркально отражаемого покрытием (зеркальное отражение). Повышение зеркального отражения способствует тому, что предмет начинает выглядеть в цвете источника света.

Совет

Высоким зеркальным отражение обладают гладкие, полированные и твердые поверхности (металлы).

Окошко выбора цвета зеркального отражения (цвет зеркальных бликов). Для этого дважды щелкните в окошке Цвет зеркальных бликов. Окошко окрашено в. текущий цвет зеркального отражения.

Совет

Используйте для получения высококачественного изображения. Как правило это должен быть цвет источника направленного cве-та — обычно белый.

Окошко редактирования величины, указывающей в какой мере криволинейные поверхности фокусируют отражение направленного источника света (фокусирование бликов)

Совет

Такой способностью обладают блестящие поверхности с повышенной фокусировкой отраженного света (стекло, хромированные поверхности).

Окошко редактирования процента направленного света, проходящего через покрытие (коэффициент пропускания).

Совет

Бетон не пропускает свет, а тонкое чистое стекло пропускает почти Весь свет.

Окошко редактирования степени уменьшения прозрачности при отклонении линии взгляда от нормали к поверхности (анизотропный эффект). Диапазон допустимых значений — действительные числа от 0 до 4.

Совет

Шар из стекла, освещенный сзади, пропускает больше света по линии диаметра, чем по бокам.

Цветовое окошко выбора цвета люминесценции покрытия. Для этого дважды щелкните в окошке. Окошко окрашено в текущий цвет люминесценции.
Окошко редактирования степени ослабления интенсивности люминесцентного света по мере увеличения расстояния. Диапазон допустимых значений — действительные числа в интервале от 0 до 999.

Совет

Свет искусственного источника обладает очень высоким "затуханием" люминесцентного света.
